Caracteriasticas de picoantena Kathrein 739695

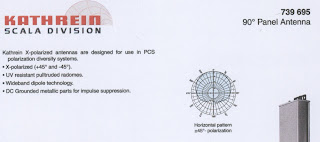

Estas son las caracteristicas tecnicas de un modelo de picoantena o microcélula como prefieren llamarla las operadoras.





Habitualmente las utiliza la operadora Orange. que opera en las frecuencias de
1,8 Ghz

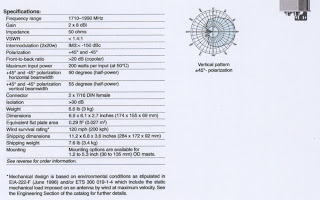

En esta otra imagen se puede apreciar el diagrama de radiación.

En la parte superior está reflejado la radiación horizontal, que es visto desde arriba o desde abajo como se prefiera.

Está muy claro que emite hacia adelante (direccional), la linea central equivale al centro de emisión de la antena y minimamente hacia atras.

Con lo que no se sostiene para nada el argumento de que es para dar cobertura al local .


En la parte inferior se representa el diagrama de radiación vertical, que es mirando la antena lateralmente, lo cual nos indica lo mismo emite hacia adelante y no hacia la parte posterior.

Lo dicho, no hay quien se crea que es para dar cobertura al local, a no ser que se aproveche el rebote de la señal en el edificio de enfrente y entonces que se jo... los de enfrente, pero yo tengo cobertura.
